샤오미 라디에이터 전선 교체 방법



샤오미 라디에이터 1단으로 연속 사용도 아니고 타이머 이용해서 30분 간격 사용인데

변환 아답터가 녹아 버렸네요






라디에이터 전원선 끝에 자르고 상단 사진과 같은 제품으로 교체 해도 되는데

한번 녹은걸 보고 불안해서

전원선 자체를 안전하게 교체 해버릴려고 합니다.





일단 전선 교체용 전원선 굴러다니는거를 획득 하고....




라디에이터 상단에 이런 나사가 양쪽으로 총 4개 있습니다.
모두 풀어주시고




상판을 드라이버 등을 이용해 저렇게 재껴주면  상판이 조금씩 빠집니다.





상판을 제거 해주시고





밑에 그릴도 제거 해줍니다.





상부 부품을 모두 제거 하였으면 뒤집어 줍니다.





다리 부품 양쪽 2개 제거해주시면 됩니다.
나사는 총 4개 입니다.





하단부에 여기 나사 3개 풀어주시고





이부분 2개 풀어주시고





상판과 같은 방식으로 긴 막대기를 이용해
하판을 빼줍니다.





이런식으로 하판 분리후





옆으로 눕혀서

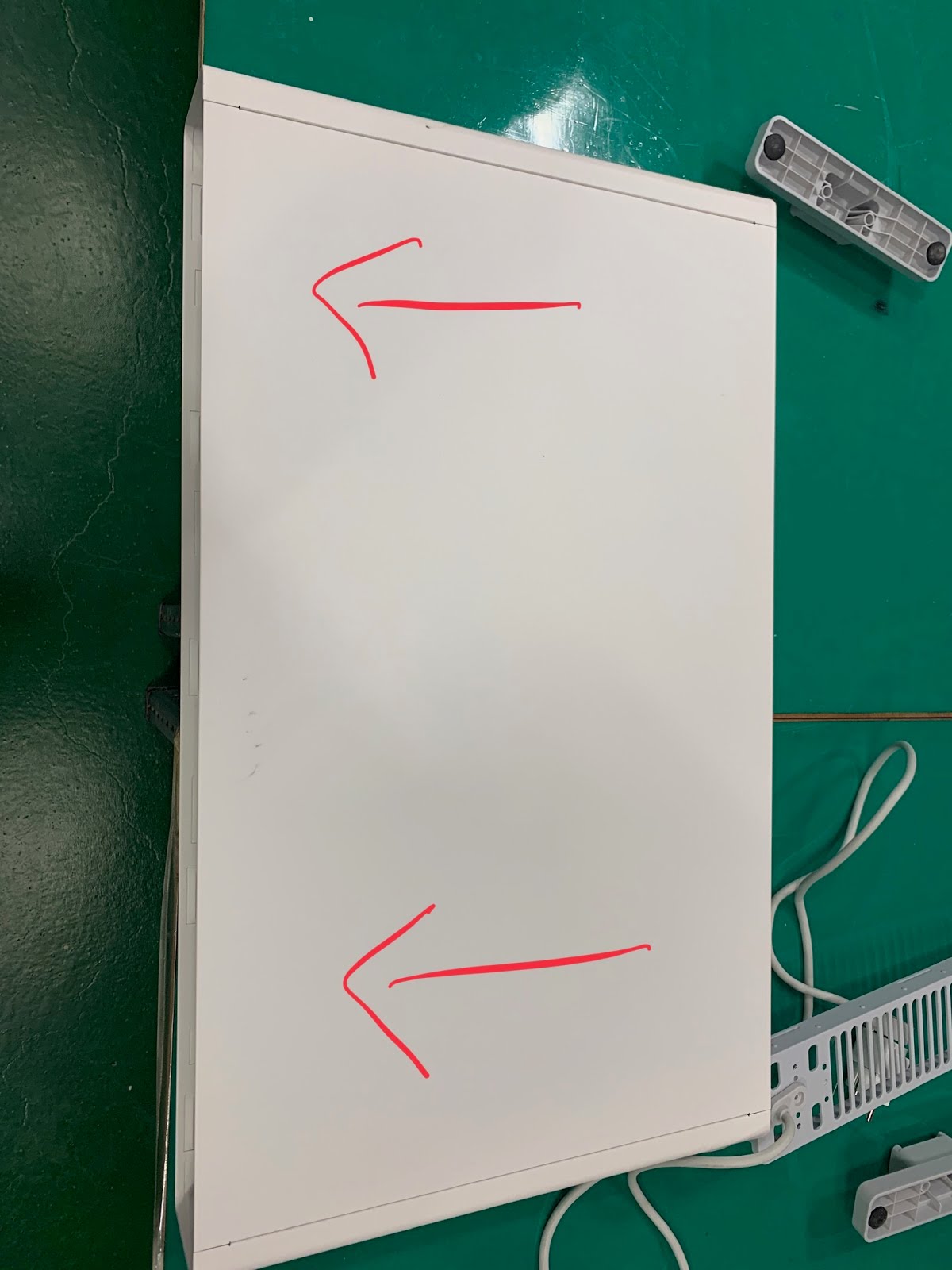

옆판을 화살표 방향대로 제품 아래쪽을 향해 밀어주시면





이렇게 조금 밀리구요 이걸 위로 열어주시면





이렇게 열립니다.





네모 박스 친부분 전원부 입니다.  2개 모두 빼야 되구요






상단 사진과 같이 안쪽에 튀어 나와있는 부분을 롱노즈로 잡고 당기면
잘 빠집니다.

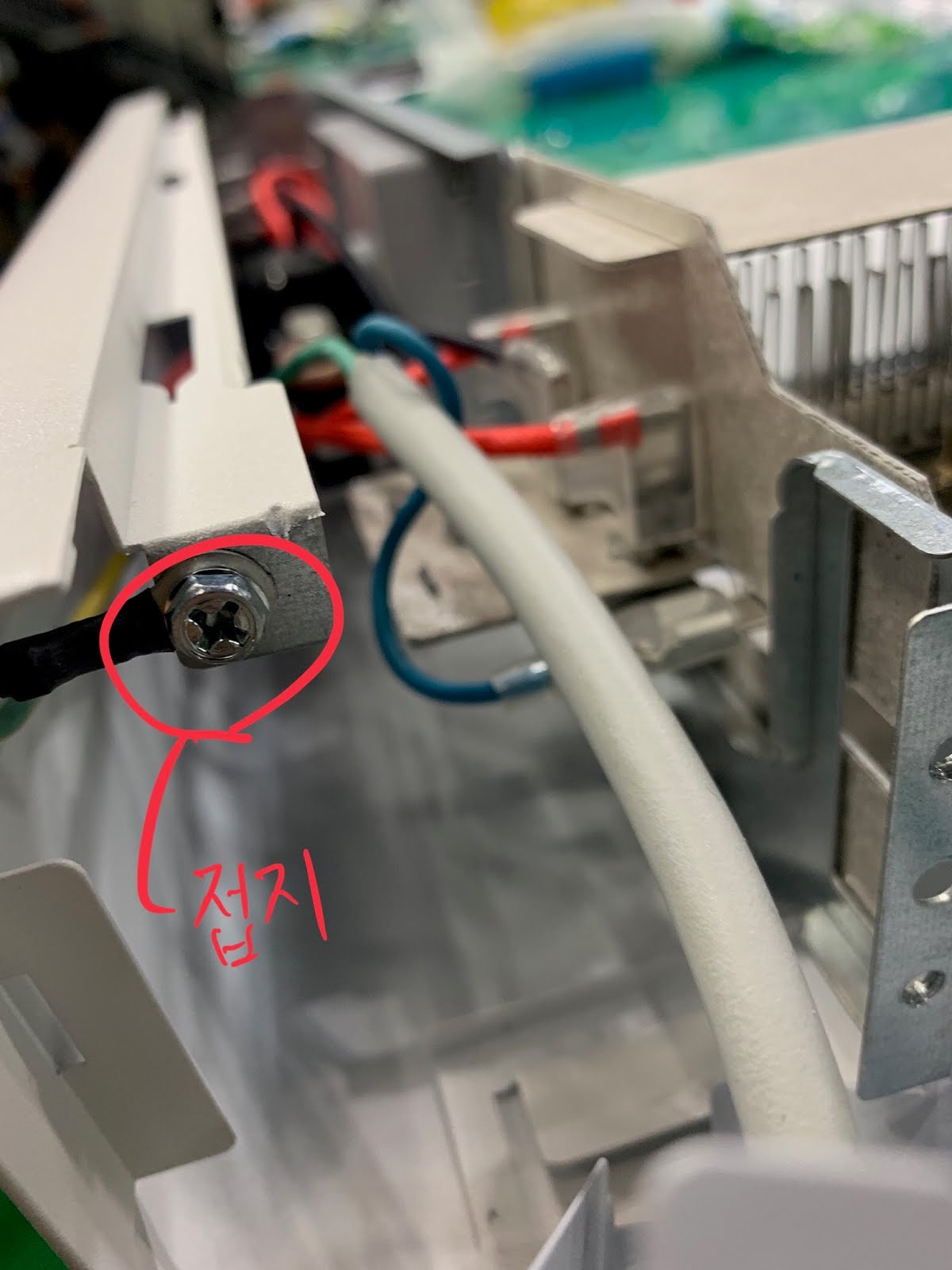

여기 접지 부분도 제거 해주시고







사진과 같이 선을 자르고 저 고무 부품을 확보 합니다.














아까 준비한 전원선 끝을 자르고











전원선 피복을 벗기구






고무 부품을 끼워줍니다.





도구를 이용하여 강제로 껴줍니다.  (내부 고정쇠 때문에 전선이 잘 안들어 가집니다.)





이런 터미널 자재를 준비하고





피복 벗겨낸 전선에 터미널을 달아줍니다.





불안하니 납 도 먹여주고요
이제 조립을... 분해 역순으로





요 구멍에 전원선을 다시 넣어주고






나사도 잠궈주고





접지선도 달아주고






터미널도 원래 자리에 다시 꼽아주고







옆판도 원래대로 다당주고






하단부 나사도 잠궈주고






다리도 다시 장착해 줍니다.







상판도 그릴을 다시 얹고







































상판 뚜껑 잘 닫고
(방향 있습니다. 나사 구멍이 큰쪽이 본체 1번 나사 쪽으로 가게 장착 하세요)














조립 완료하고 테스트
다행이 잘 동작 하네요
